Anker Solix X1 Meter Wiring Diagram (EU)

1. Anker SOLIX X1 Hybrid Single-Phase Energy Storage System (X1-H5/6K-S)

1.1 Anker Solix X1 Without an Existing PV System

1.1.1 Single-Phase Meter

1.1.2 Three-Phase Meter

1.2 Anker Solix X1 With an Existing PV System

1.2.1 Single-Phase Meter

1.2.2 Three-Phase Meter for Power Grid / Single-Phase Meter for PV System

1.2.3 Three-Phase Meter

2. Anker SOLIX X1 Hybrid Three-Phase Energy Storage System (X1-H5/8/10/12K-T)

2.1 Anker Solix X1 Without an Existing PV System

2.2 Anker Solix X1 With an Existing PV System

2.2.1 Three-Phase Meter

2.2.2 Three-Phase Meter for Power Grid / Single-Phase Meter for PV System

1. Anker SOLIX X1 Hybrid Single-Phase Energy Storage System (X1-H5/6K-S)

1.1 Anker Solix X1 Without an Existing PV System

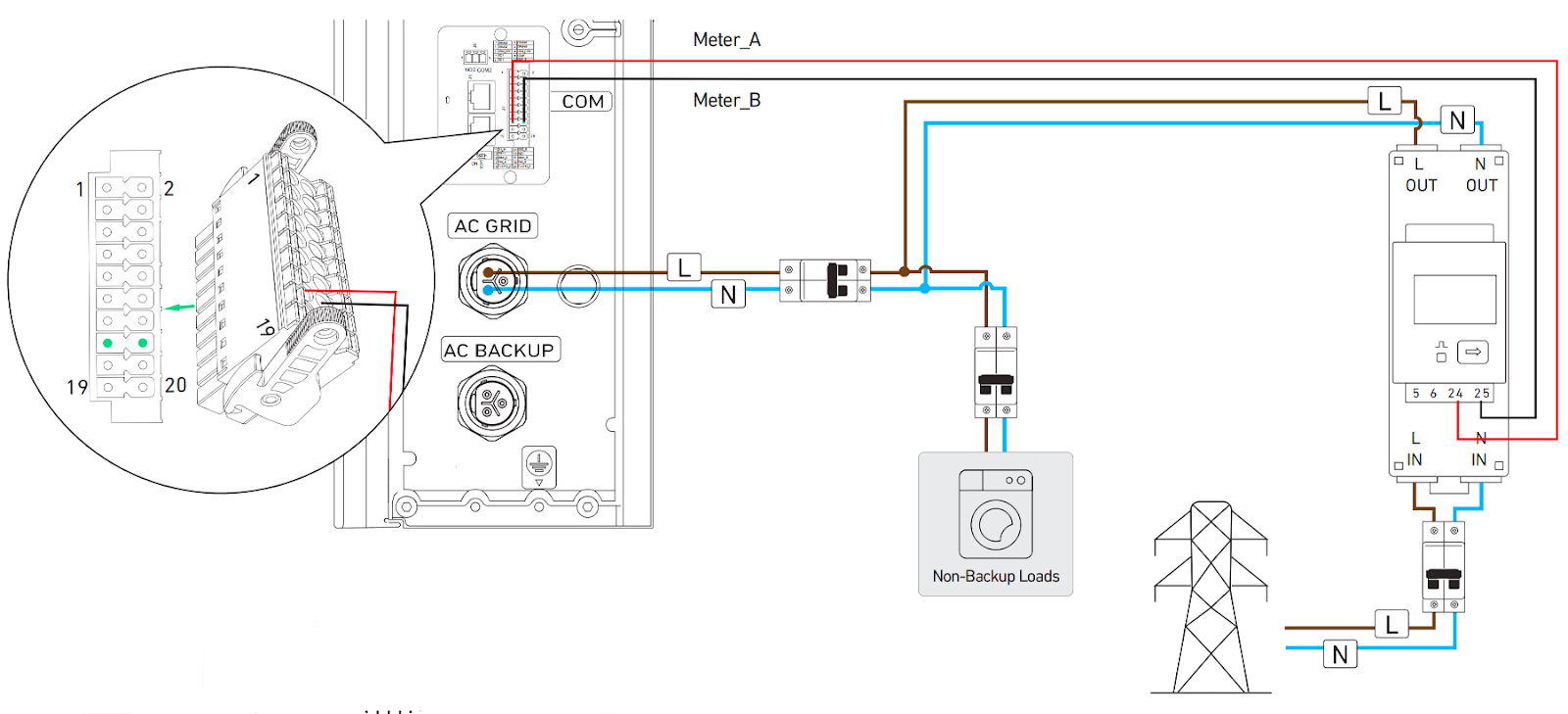

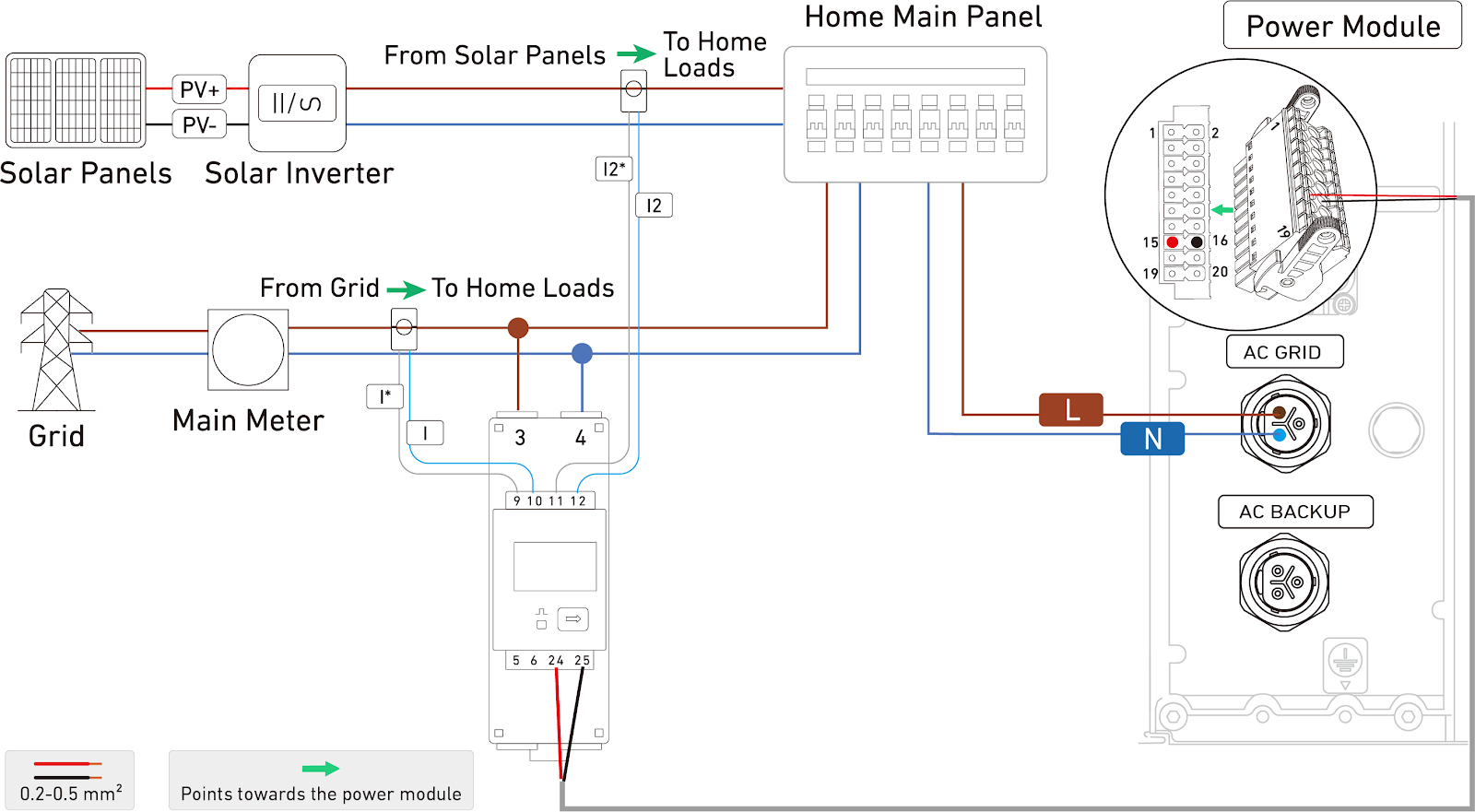

1.1.1 Single-Phase Meter

1×DDSU666 (No CT)

1×A5420G22

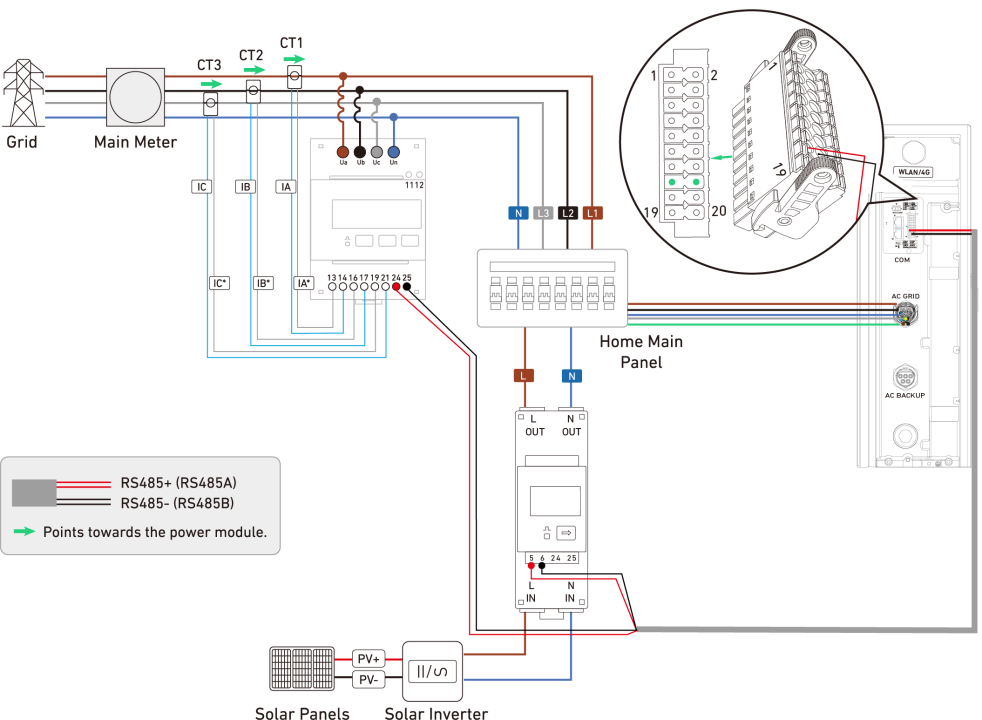

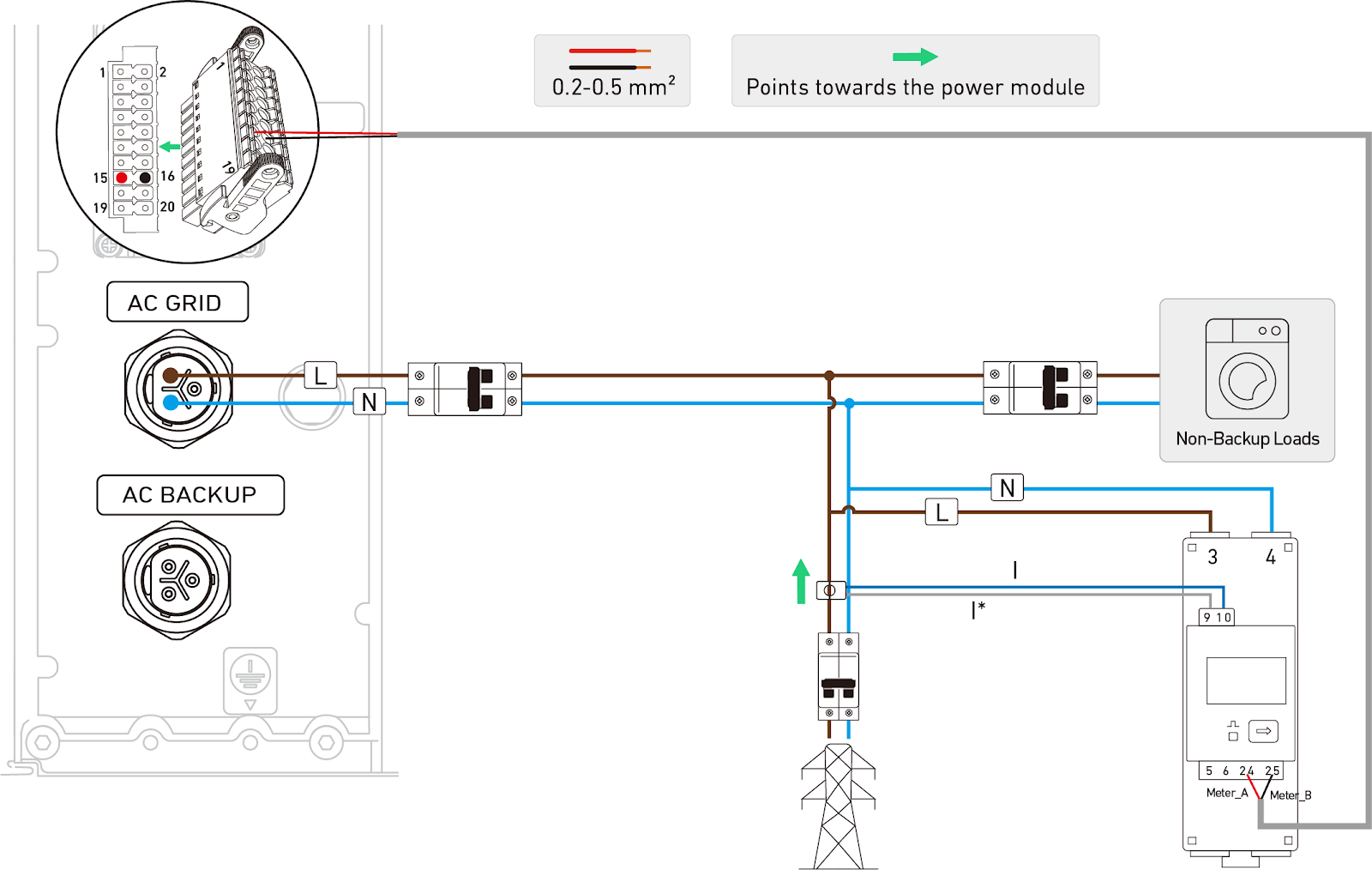

1×DDSU666 (1 CT)

1×A5420G23

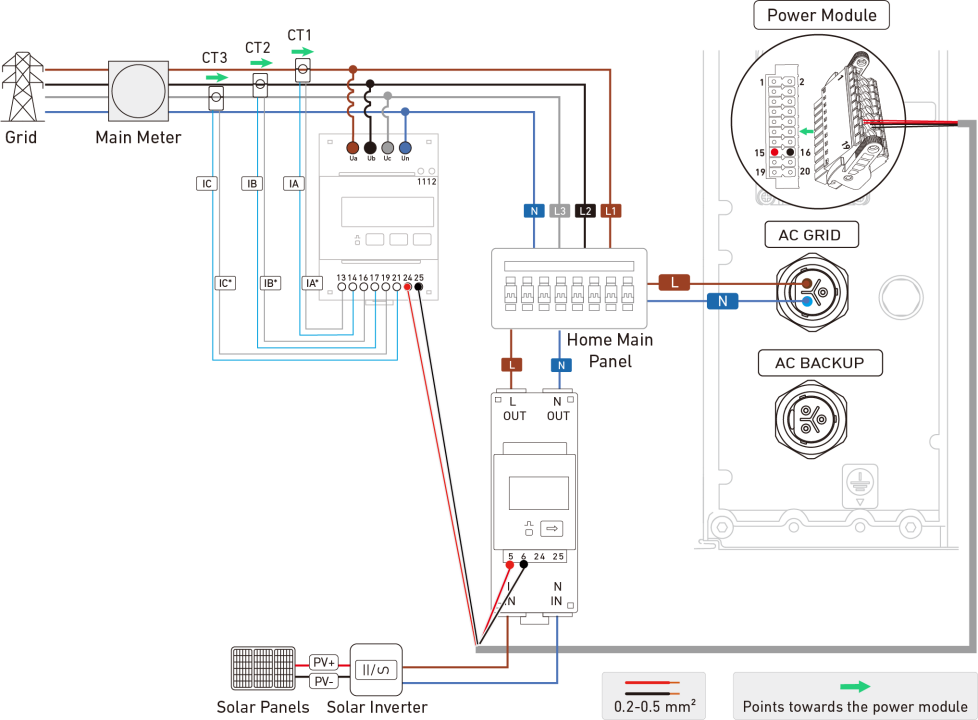

1.1.2 Three-Phase Meter

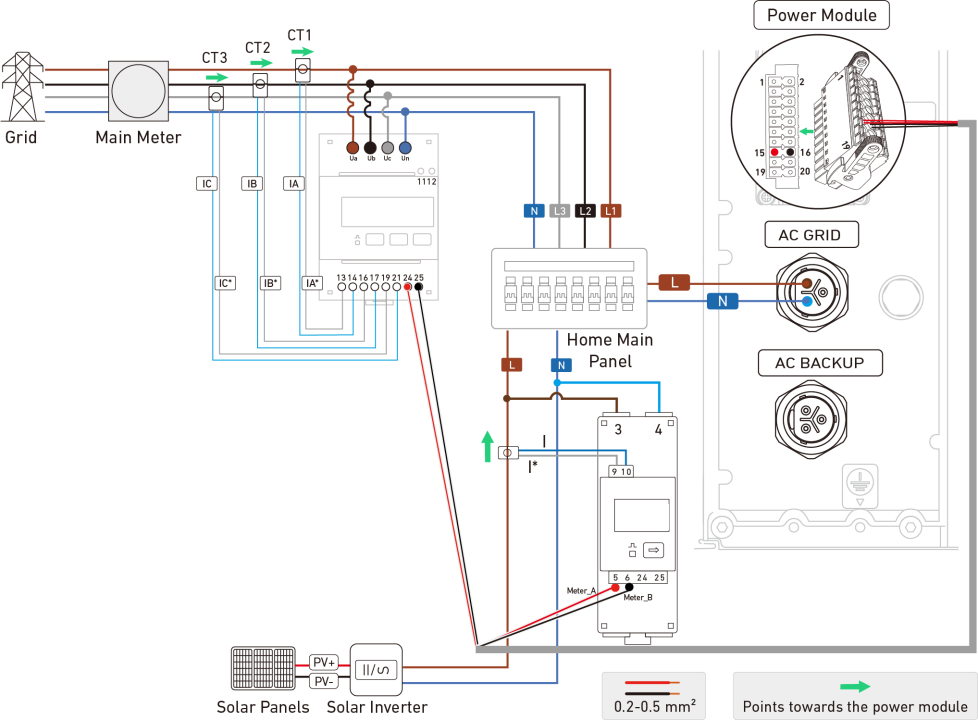

1×DTSU666 (3 CTs)

1×A5430G21

1.2 Anker Solix X1 With an Existing PV System

1.2.1 Single-Phase Meter

1×DDSU666 (2 CTs, Coming Soon)

1×A5420G24

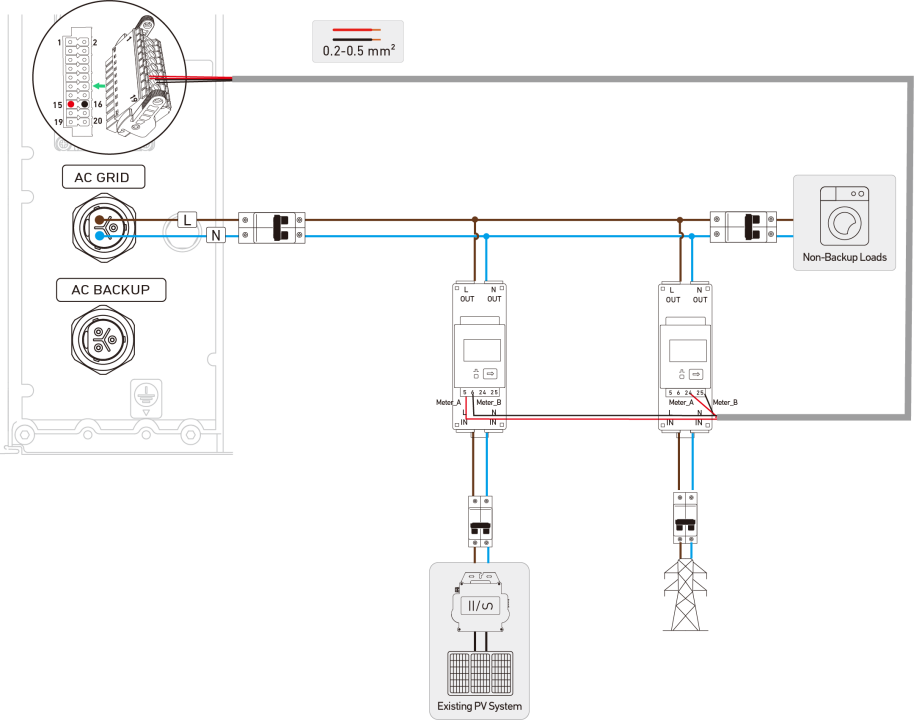

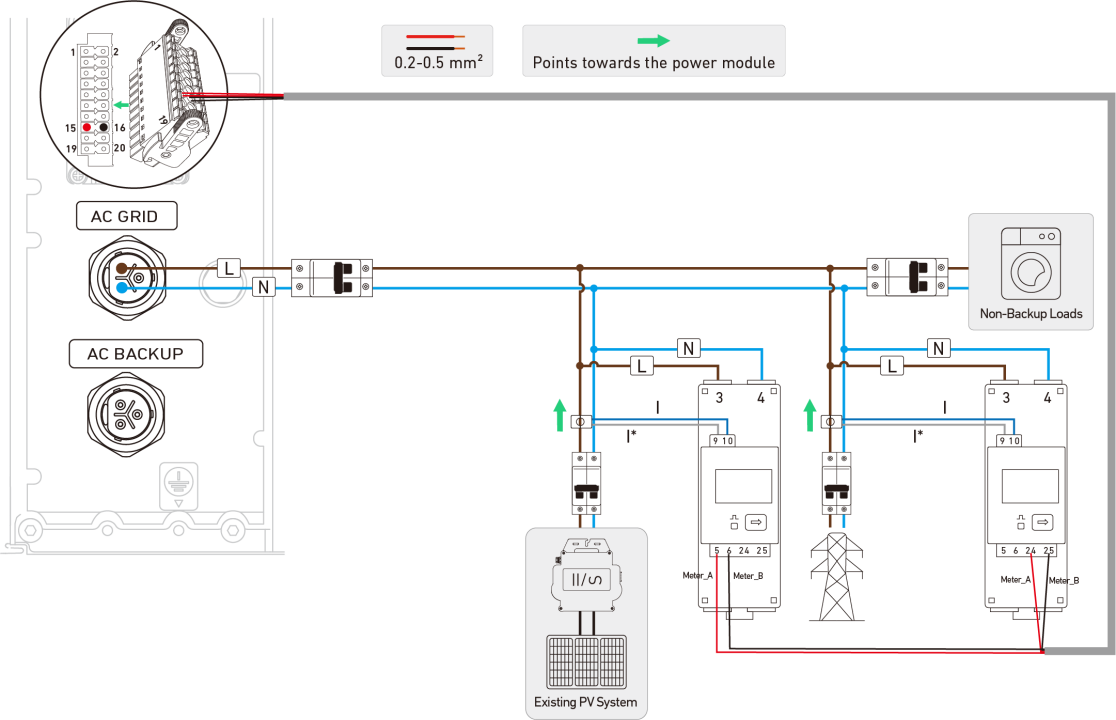

2×DDSU666 (No CT)

2×A5420G22


2×DDSU666 (1 CT)

2×A5420G23

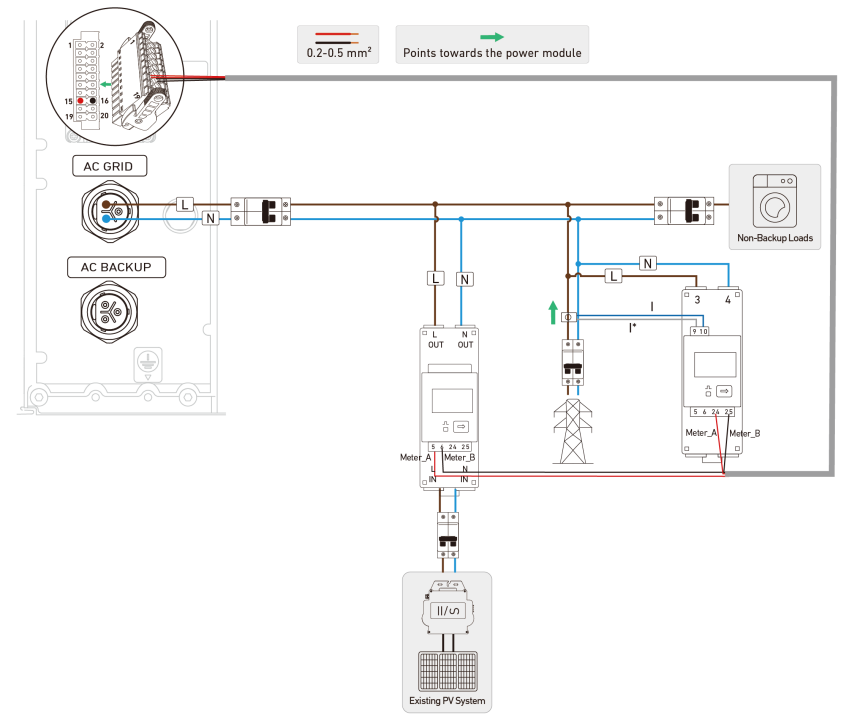

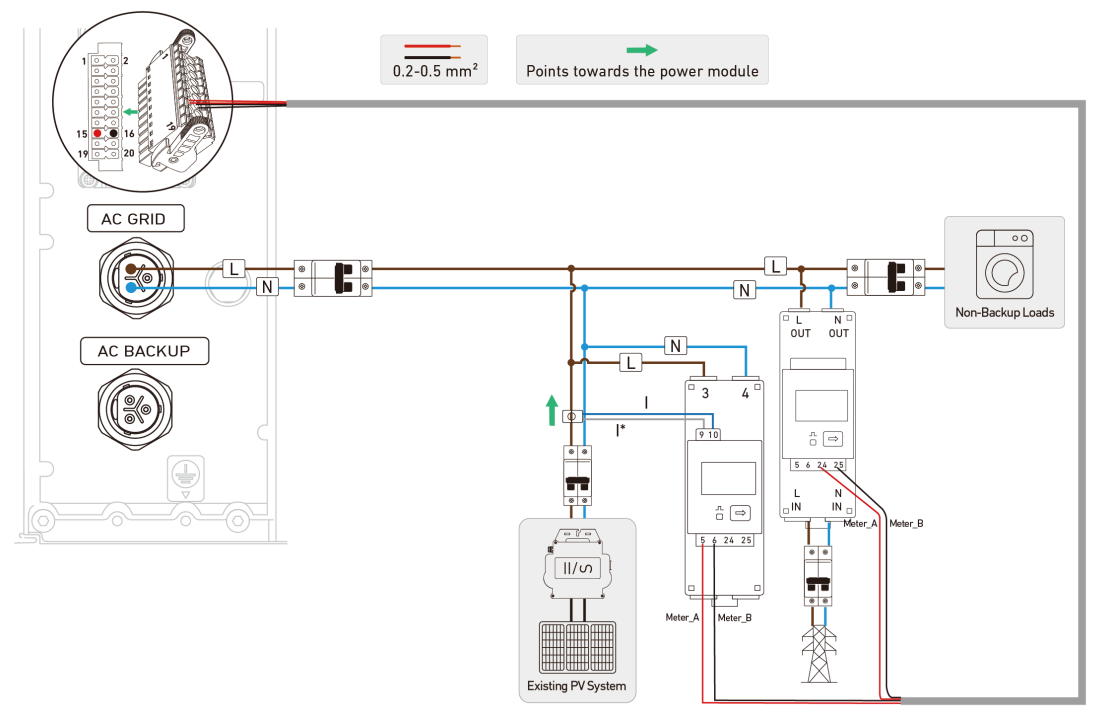

1×DDSU666 (No CT) + 1×DDSU666 (1 CT)

1×A5420G22 + 1×A5420G23



1×DDSU666 (1 CT) + 1×DDSU666 (No CT)

1×A5420G23 + 1×A5420G22


1.2.2 Three-Phase Meter for Power Grid / Single-Phase Meter for PV System

1×DTSU666 (3 CTs) + 1×DDSU666 (No CT)

1×A5430G21 + A5420G22




1×DTSU666 (3 CTs) + 1×DDSU666 (1 CT)


1×A5430G21 + 1×A5420G23



1.2.3 Three-Phase Meter

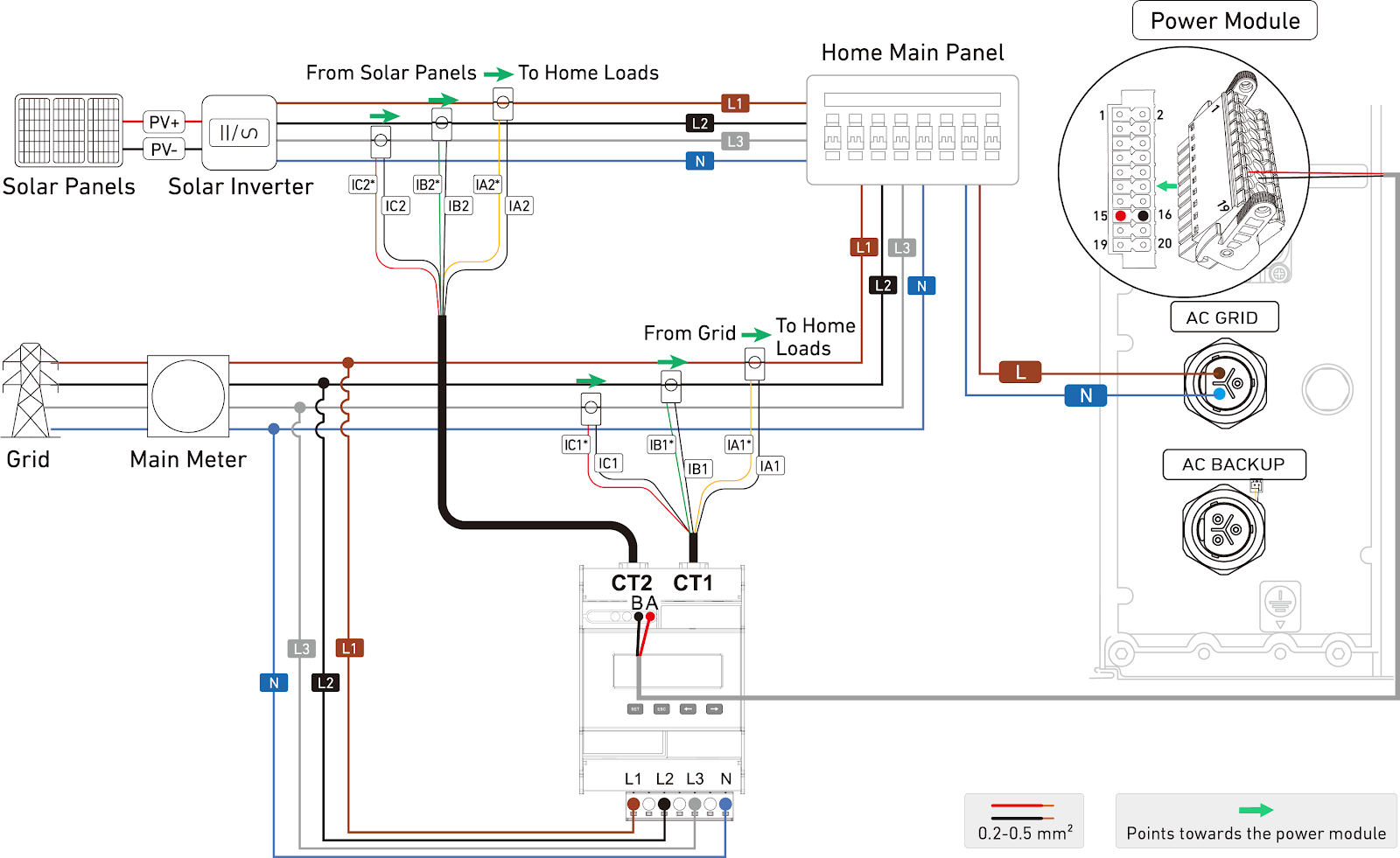

1×DTSU666 (6 CTs, Coming Soon)

1×A5430G23

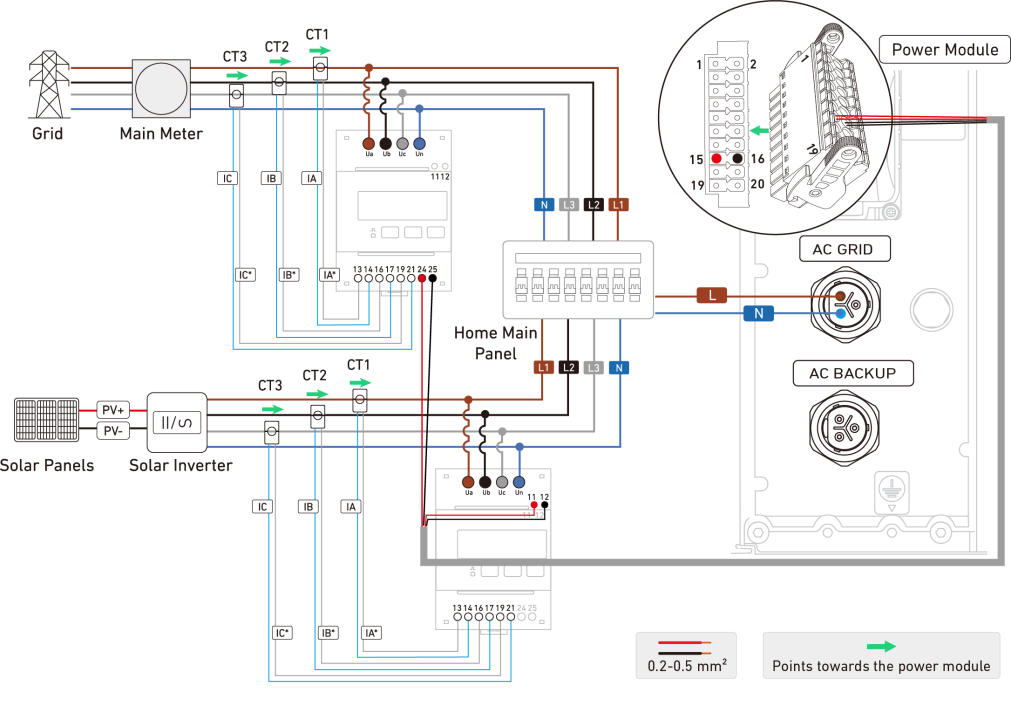

2×DTSU666 (3 CTs)

2×A5430G21

2. Anker SOLIX X1 Hybrid Three-Phase Energy Storage System (X1-H5/8/10/12K-T)

2.1 Anker Solix X1 Without an Existing PV System

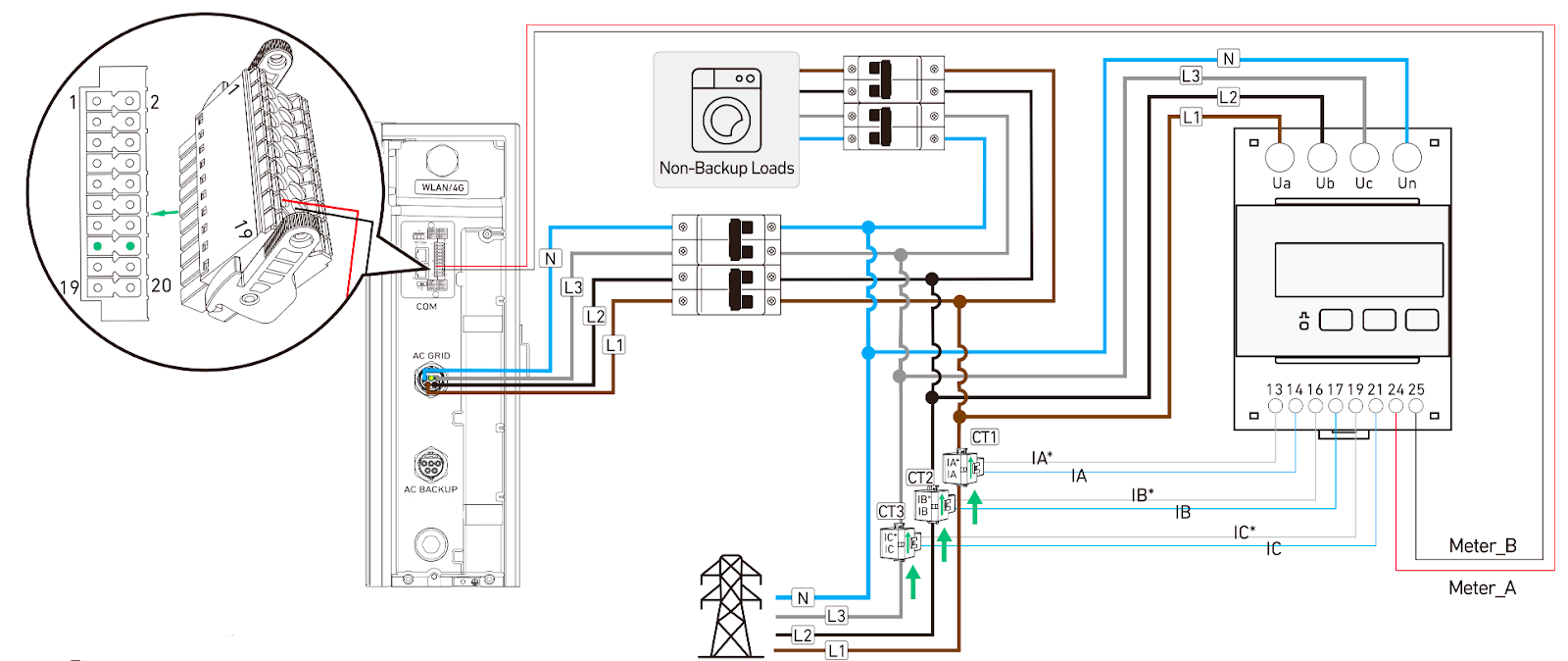

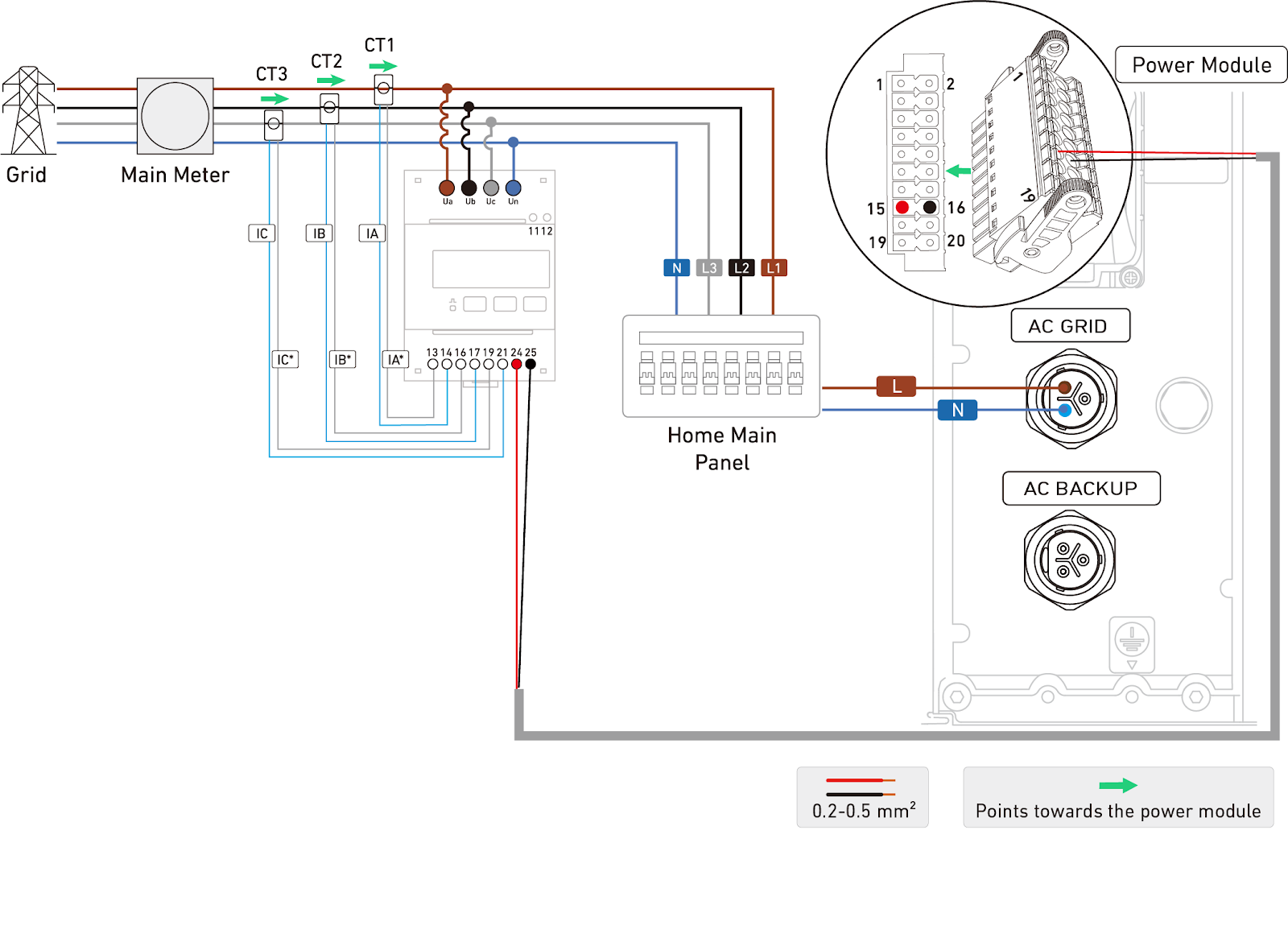

1×DTSU666 (3 CTs)

1×A5430G21

2.2 Anker Solix X1 With an Existing PV System

2.2.1 Three-Phase Meter

1×DTSU666 (6 CTs, Coming Soon)

1×A5430G23

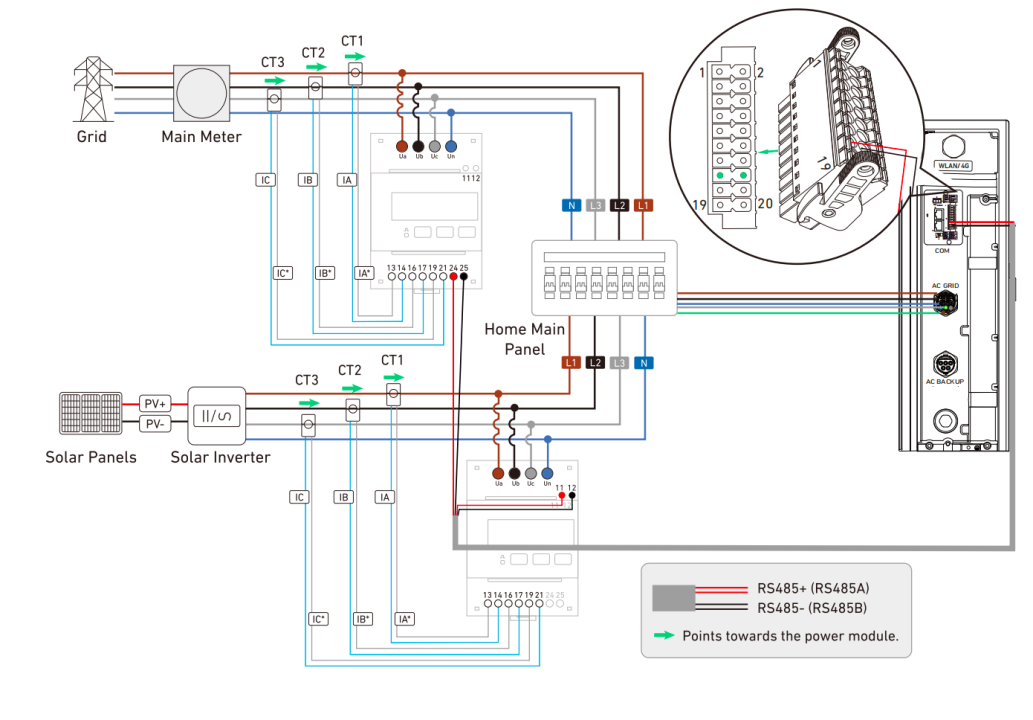

2×DTSU666 (3 CTs)

2×A5430G21

2.2.2 Three-Phase Meter for Power Grid / Single-Phase Meter for PV System

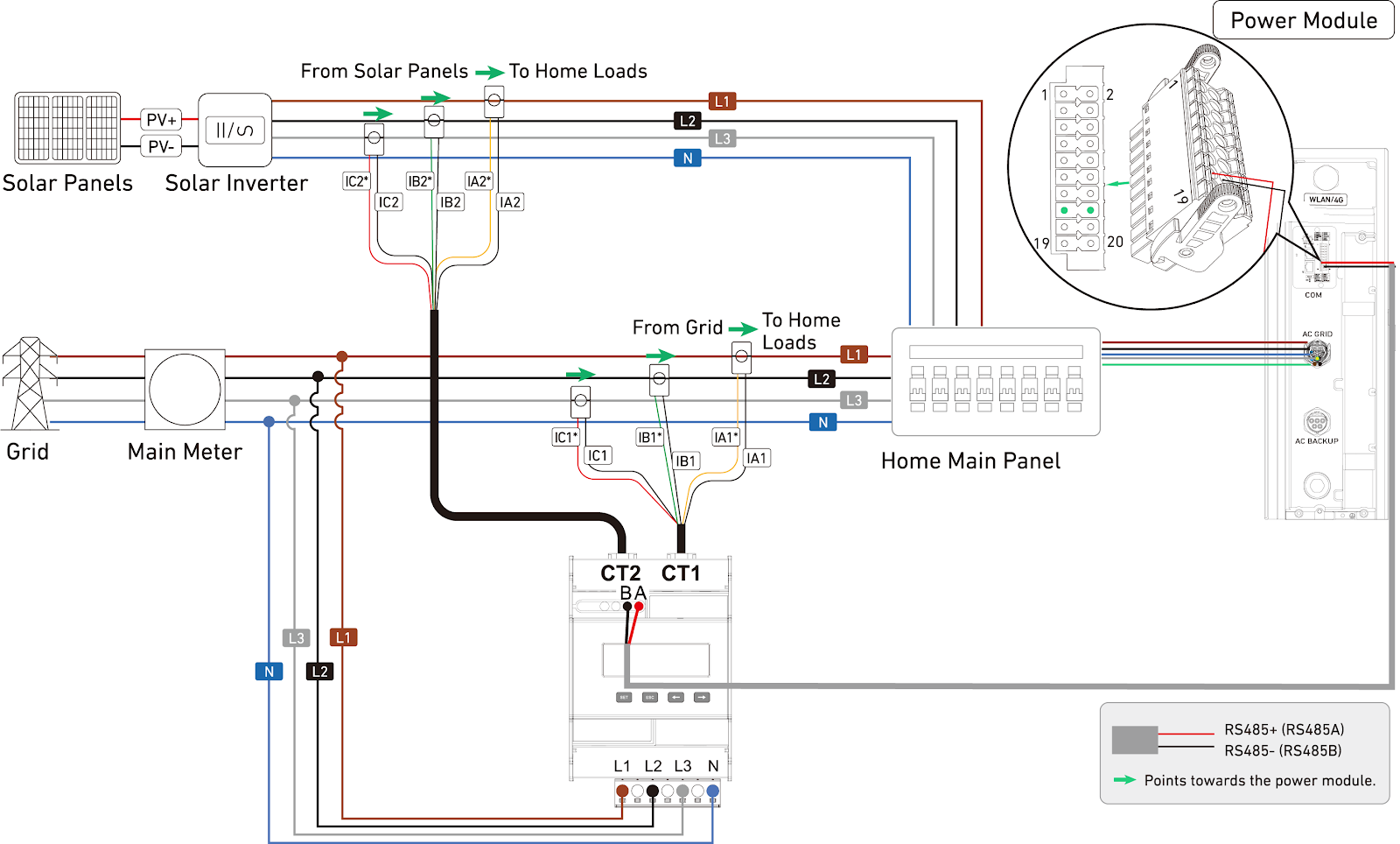

1×DTSU666 (3 CTs) + 1×DDSU666 (No CT)

1×A5430G21 + 1×A5420G22



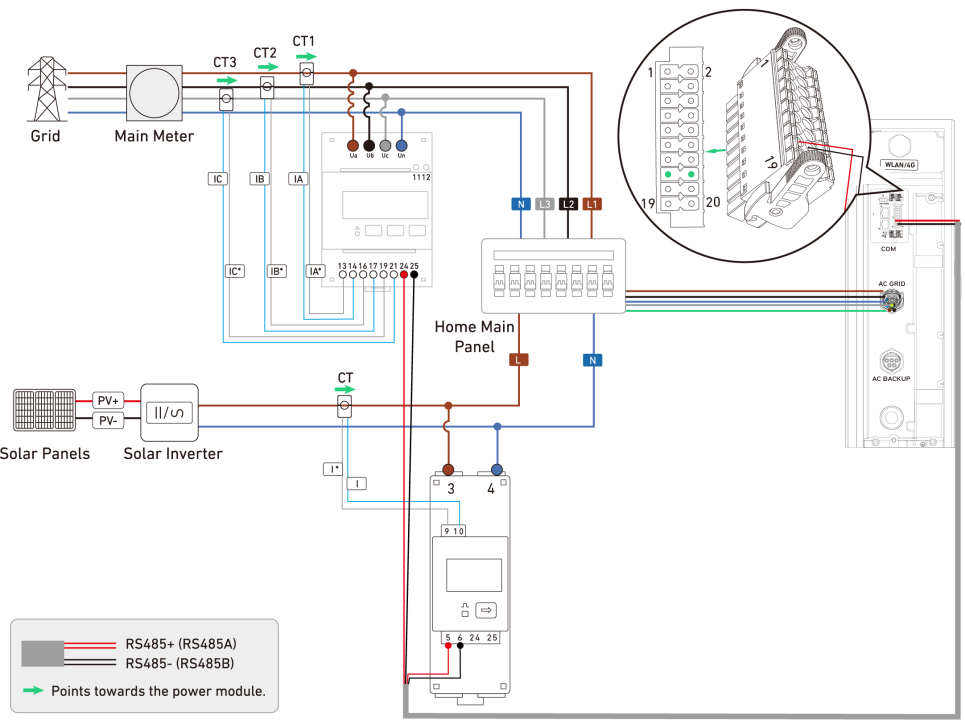

1×DTSU666 (3 CTs) + 1×DDSU666 (1 CT)

1×A5430G21 + 1×A5420G23
